골심지는 골판지의 골을 형성하는 원지로서 건축물의 기둥에 비교할 수 있다. 최근 고속 골게이터의 도입으로 고속화 되어가고 있는 추세에서 골심지가 갖고있는 물성의 중요성은 아무리 강조해도 부족함이 없다 하겠다. 즉, 접합시 1.4-1.6배의 속도에 견딜 수 있어야 하고, 골형성과정에서 받는 압력도 크며 접착제를 받아들일 수 있는 적정한 물성도 있어야 한다.
다음은 이러한점을 감안하여 골심지로서 필요한 조건을 알아본다.

골심지는 골판지의 제조시에는 유연성을 그리고 제조후에는 강성을 강하게 요구하는 점이다. 이러한 특수성을 살릴 수 있는 물성을 알아본다.

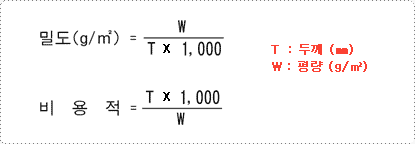

01. 인장강도 인장강도는 골심지에 있어서 중요한 물성으로 일반적으로 파열강도와 상관성이 있다. 요즘 일반적으로 사용하는 골심지는 l15g/㎡-125g/㎡ 으로 라이너와 비교하면 매우 얇고 가볍다. 그래서 골판지 제조시에 속도가 상승시에 지절이 나는 경우가 많기 때문에 인장강도는 중요한 물성이라 할 수 있다. 동일 평량에 있어서는 그품질을 분석할 수 없기 때문에 인장강도 의 가치 판단을 위하여 열단장 (Tensile Factor)을 이용한다. 열단장을 간단히 설명하면 종이를 높은 곳에서 아래로 길게. 늘어 뜨리게 되면 종이의 자증에 의하여 절단되게 된다. 이때의 길이 (Km)를 열단장이라 한다. 이 시험방법은 KSM 7014(종이 및 판지의 인장강도 시험방법)에 규정하고 있으며, 다음 식에 의하여 구한다. 02. 평면 압축강도 (Ceneore Medium Test) 골심지의 압축강도 중요성은 라이너와 같다. 라이너의 압축강도에서 설명하였기 때문에 여기에서는 생략한다. 03. 압축강도 (Ring Crush Strength) 골심지 평면 압축강도는 골심지에서만 요구되는 독특한 물성이며, 골판지 평면 압축강도와 밀접한 관계가 있다. 이 시험방법은 한국, 공업규격에는 규정하고 있지 않지만. KSM 7051(Ring Crush법)과 동일한 규격이 시험편(152.4 x 12.7mm)의 시편을 두께 약 30mm의 가열된 A Flute Roll 사이를 통과시켜 골을 형성한 후 편면 테이프로 고정하여 편면 골판지 또는 양면 골판지 모양의 상태로 평면 압축을 하여 그 저항치를 측정한다. 04. 밀도 밀도는 단위체적당 중량을 말하는 것으로 KSM 7021(종이 및 판지의 두께와 밀도의 시험방법)에 규정하고 있으며 시험방법은 마이크로 미더를 가지고 ± kg/㎠의 압력으로 측정한 동일 두께를 1/1,000㎜로 표시한다. 일반적으로 밀도가 올라가면 어느 시점까지는 일반 지력이 상승되나, 골형성에 문제가 있으며, 밀도가 내려가면 지력이 떨어져 링크러쉬와 내절도가 문제가 된다. 골판지 제조과정에서 가장 이상적인 주행성을 가질 수 있는 밀도는 0.52 정도로 알려지고 있다. 05. 회분 회분이라 함은 종이를 태워서 타고 남은 고형분을 말하며 얼마전까지는 크게 관심이 없다가 고속 골게이터 특히 핑거리스 싱글훼이셔의 설치 가동과 함께 골롤의 심각한 마모의 가장 큰 원인으로 인식하고 회분의 중요성을 절감하면서부터 원지품질의 새로운 체크 항목으로 대두되엇다. 일본의 경우 특골심지의 회분 함량은 평균 2.5%이상이나, 국내골심지의 회분함량은 7-15%에 달하고 있어 고지의 선별 불충분, 정선기법의 미흡, 저질원료를 사용하여 모래, 유리, 금속등 입자가 굵은 이물질의 혼입으로 동일회 분함유 골심지라도 입자가 굵은 회분은 골롤의 마모를 더욱 가속화 한다.

골판지를 생산할 때 골심지에 요구되는 조건이 무엇인가를 다음에서 알아본다.

01. 수분의 균일성 골심지의 함수분이 균일해야 한다고 하는 중요성은 라이너와 동일하지만 특히 라이너와 비교할 때 두께가 얇고 평량이 낮아 생산속도가 빠르고 골의 성형성, 접착성면에서도 수분의 균일성은 더욱 중요하다. 수분이 균일치 못할 경우 감속운전으로 인한 생산성 저하, 원지 수축에 의한 규격 불량, 와프현상으로 인한 제상공정의 불량발생, 접착 불능, 지절발생, Wash Board 발생, 압축강도 저하, 하이로우 현상발생 등 많은 불량 요인이 발생된다. 02. 접착적성 골판지 제조에 있어서 접착은 생산성을 크게 좌우하고, Loss발생을 크게 좌우하는 중요한 부분이다. 특히 싱글훼이셔에서, 골심지와 라이너의 접착은 고속 골게이터 경우 1초당 수백골을 형성하는 것이 보통이다. 이런 것으로 볼 때 순간적으로 골을 형성하고, 접착이 되어야 하는 특성이 있으므로 이 접착적성은 골심지에서 요구되는 중요한 조건이 하나이다.
